壓縮空氣

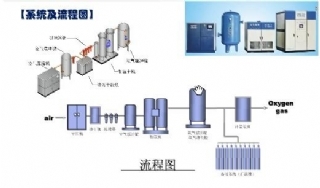

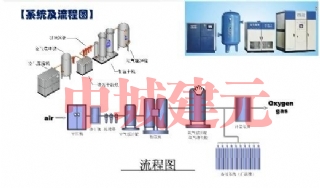

壓縮空氣系統:組成由供氣端至用氣端組成如下。

壓縮空氣系統由壓縮機、儲氣罐、冷干機、過濾器、控制保護裝置、管道及終端組成。為系統提供潔凈可靠的空氣源。

配置空氣壓縮機機組，互為備用，具有聯動循環功能，無需基礎，結構緊湊。

壓縮空氣是通過空氣壓縮機來產生的。

(1)壓縮機，大氣壓力的空氣被壓縮并以較高的壓力輸給氣動系統。這種則把機械能轉變為氣壓能。

(2)電動機，給壓縮機提供機械能，它是把電能轉變成機械能。

(3)壓力開關，將儲氣罐內的壓力來控制電動機，它被調節到一個較大壓力;達到這個壓力停止電動機，也被調節另一個壓力，儲氣罐內壓力跌到這個壓力重新啟動電動機。

(4)單向閥，讓壓縮空氣從壓縮機進入氣罐，當壓縮機關閉時，阻止壓縮空氣反方向流動。

(5)儲氣罐，貯存壓縮空氣。它的尺寸大小由壓縮機的容量來決定，儲氣罐的容積愈大，壓縮機運行時間間隔愈長。

(6)壓力表，顯示儲氣罐內的壓力。

(7)自動排水器，無需人手操作，排掉凝結在儲氣罐內所有的水。

(8)安全閥。當儲氣罐內的壓力超過允許限度，可將壓縮空氣排出。壓縮空氣系統(9)冷凍式空氣干燥器，將壓縮空氣致冷到零上若干度，使大部分空氣中的濕氣凝結。這免除了后面系統中的水份。

(10)主管道過濾器，在主要管路中，主管道過濾器須具有小的壓力降和油霧分離能力。它使管道內清除灰塵、水份和油。

系統組成

主要有:空氣壓縮機、儲氣罐、干燥機、過濾器、輸氣管道、閥門組成。

運行過程

1)壓縮空氣的輸出，空氣經過空氣壓縮機的進氣口采集，經過空氣壓縮機的機頭壓縮后，從空氣壓縮機的出氣口噴射進入儲氣罐里。由于進氣口采集的空氣與作功后出氣口噴射出壓縮空氣存在溫度差，必然析出大部份冷凝水同時含少量的油及雜質。沉降后經污口排出。

2)自動排水器，每一根下接管的末端都應有一個排水器，有效的方法是用一個自動排水器，將留在管道里要用人工排掉的水自動排掉。

3)空氣處理裝置，使壓縮空氣保持清潔和合適壓力，以及將潤滑油送到需要潤滑的零件中，以處長這些氣動元件的壽命。

4)方向控制閥，通過對氣缸兩個接口交替地加壓和排氣，來控制運動的方向。

5)執行元件，把壓縮空氣的壓力轉變為機械能，如氣動馬達等。

6)速度調節閥，能簡便實現執行元件(氣動馬達)的無級調速。

處理設備

由壓縮機產生的壓縮空氣是不純凈的。這是因為空氣壓縮機本身含有潤滑油，在進行壓縮工作時，必然有部分潤滑油混入到壓縮空氣中去。另外自然界的空氣本身含有一些固體顆粒及水份等，當在氣動回路中直接使用這種未經凈化處理的氣體，會給氣動回路帶來一些故障，損壞氣動元件，降低元件使用壽命，生產效率下降，甚至造成事故。因此，經過壓縮壓縮空氣的后處理設備凈化這些壓縮氣體以獲得純凈的壓縮氣體是氣壓系統中不可或缺的一個重要環節。

壓縮空氣系統的后處理設備:組成如下。

儲氣罐→過濾器→干燥機→輸氣管

儲氣罐:起的作用是壓縮后的空氣進入罐中，空氣中的雜質在罐中沉降，分離出大部分水、油、塵。經排污口排出壓縮空氣系統。

過濾器:根據用氣質量要求不同配備過濾器的數量及接入壓縮空氣系統的位置也不同?；镜呐渲檬沁^濾精度為3μm、1μm、0.01μm的精度。此外還有一些滿足特殊要求的過濾器的使用，如"除油過濾器"，"除菌過濾器"，"活性碳過濾器"等等。

干燥機:壓縮空氣的干燥是相對的概念。壓縮空氣在使用過程中只要有溫度的變化就會有水份的析出。只是析出水份的量多少而言。干燥機的使用可以相對的純靜空氣，使壓縮空氣達到使用的要求。干燥機的分類有，"冷凍式干燥機"，"吸附式干燥機"，"溶解式干燥機"等等。

輸氣管:是將壓縮空氣輸送至使用點的管道。只要達到壓縮空氣使用點要求的流量、壓力、純靜度?，F在市場上的材料多數都可以滿足使用。
